Backside Review SEM

BSR-1000

300mm Wafer Backside Review SEMソリューション。ウェーハを保持した状態で裏面欠陥をSEMで観察し、EDS元素分析、レポート、工程フィードバックまでつなげます。

BSR-1000 Backside Review SEM
BSR-1000 Backside Review SEM

Performance

BSR-1000 Key Performance

300mmWafer対応

300mmウェーハ裏面レビューを主要な適用対象として検討します。

Non-destructive非破壊レビュー

サンプルを切断せず、ウェーハを保持した状態で欠陥確認を支援します。

150 points/wafer検討基準

多点分析フローを基準に分析量拡大を検討します。

TAT 160x短縮目標

従来のOut-Fab破壊分析に比べ、Fab内での迅速なフィードバックを目指します。

100x分析量拡大目標

反復確認と自動化連携により分析ポイントの拡大を目指します。

SEM + EDS画像・元素分析

SEM観察結果と元素分析情報を工程フィードバックに活用します。

Evaluation Highlights

Damage Free Backside Review

発表資料のうち公開可能な装置・分析画像を製品ページ向けに再構成しました。

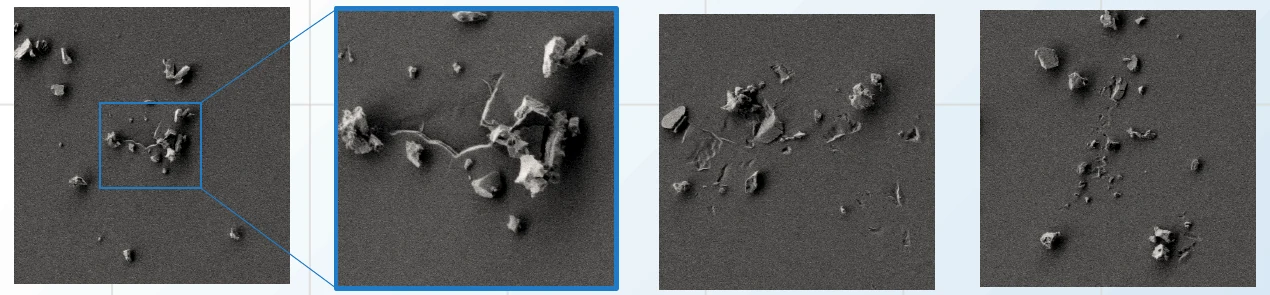

BSR-1000 SEM sample review images
Sample SEM Review Image光学検査で確認された欠陥座標を基に、裏面Particleおよび表面イシューをSEMで確認する流れを示します。

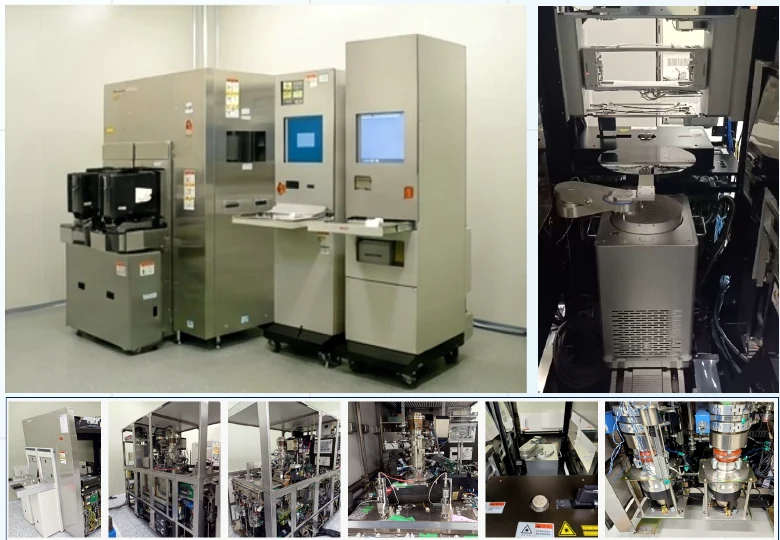

BSR-1000 equipment and module image
Equipment / Handling Module裏面観察専用HolderとDamage Free観察条件を検討する装置構成例です。

Wafer Backside専用Holder

ウェーハ表面損傷を低減する専用Holderと観察条件により、Damage Freeレビューを目指します。

低加速電圧観察条件

1kV以下の低加速条件を含め、Beam Damageを最小化しCharge Less条件を確保する方向で運用条件を検討します。

Defect Navigation

光学検査装置で検出した欠陥座標に基づき、SEM観察位置へ精密に移動・確認するフローを支援します。

SEM / EDS連携

形状観察と元素分析を組み合わせ、Particle、Contamination、工程異常の検討に必要な根拠を提供します。

Features

BSR-1000 Features

Non-destructive Backside Review

ウェーハ裏面欠陥をFab内で確認し、破壊分析中心の従来フローを補完します。

SEM / EDS Analysis

形状観察と元素分析を活用し、欠陥原因検討に必要な根拠を提供します。

Automation & Report

Recipe運用、ADR/ADC連携、データアップロード、レポート生成などを顧客運用シナリオに合わせて検討します。

Specifications

BSR-1000 Specifications

確定仕様は、顧客工程、試料、自動化範囲により異なるため、詳細条件は相談段階で確認します。詳細仕様表は確定後に更新します。

Product Type300mm Wafer Backside Review SEM
ApplicationWafer backside defect review, failure analysis, process abnormality feedback
Analysis MethodNon-destructive SEM review with EDS elemental analysis support
Wafer / Sample300mm wafer対応中心、詳細仕様は工程条件別に確認
Navigation光学検査座標に基づくDefect Navigationを検討
Observation Condition低加速電圧、Beam Damage最小化、Charge Less条件を検討
AutomationRecipe、ADR/ADC、report、data upload、process feedback連携を検討
Throughput Target150 points/waferおよび1時間フィードバックフローを基準に検討
Expected EffectTAT最大160倍短縮目標、分析量最大100倍拡大目標
Installation / UtilityFootprint、電源、真空、排気、Fab interface条件は相談時に確認

Applications

BSR-1000 Applications

Application

Backside defect review

ウェーハ裏面Particle、Scratch、Contaminationレビュー

Application

In-Fab failure analysis

Out-Fab分析依頼前のFab内原因検討

Application

Advanced packaging

HBMおよび高付加価値パッケージング工程の裏面イシュー検討

Application

Process feedback

分析結果を工程異常フィードバックと次工程判断に活用

Workflow

BSR-1000 Workflow

01Inspection

検査装置または工程データから裏面異常位置を確認します。

02Navigation

欠陥座標を基にSEM観察位置を整列します。

03SEM Review

SEM画像で欠陥形状と表面状態を観察します。

04EDS Analysis

必要に応じて元素分析情報を取得します。

05Feedback

分析結果をレポート化し、工程フィードバックに活用します。

Product Inquiry

BSR-1000導入およびDemo相談

顧客工程条件、Wafer仕様、分析目的に応じて、BSR-1000の適用可能範囲と分析フローを相談いたします。
